令和8年度 問題B（午後） No.32
施工管理法（応用能力）品質管理必須問題

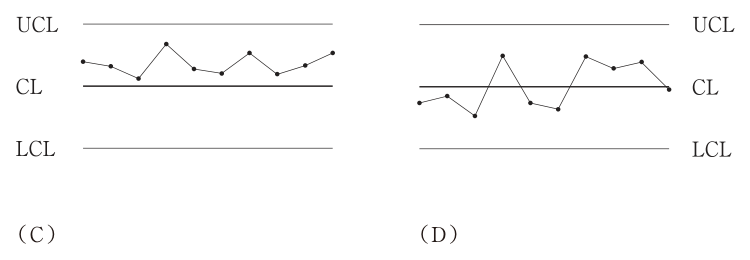

（Ａ）～（Ｄ）の品質の測定値を管理図にプロットしたときの，統計的な品質管理手法を導入した測定値に関する①～④の点の並び方の記述のうち，適当なもののみを全てあげている組合せはどれか。 図の UCL は上方管理限界，CL は中心線，LCL は下方管理限界を指す。 （Ａ） （Ｂ） ① （Ａ）は，点が管理限界線内の範囲にあり，中心線に対して，上側だけに並んでいるので，工程は安定し異常はないため，品質は安定しており改善の必要はない。 ② （Ｂ）は，点が管理限界線内の範囲にあり，連続して上昇又は下降するような傾向がないので，品質が安定しており改善の必要はない。 ③ （Ｃ）は，点が管理限界線内の範囲にあり，管理限界線にしばしば接近して現れているので，工程に異常があったと考えられる。 ④ （Ｄ）は，点が管理限界線内の範囲にあり，中心線の近くに全て集まっているので，工程に異常があったと考えられる。
- 1.①②
- 2.②③
- 3.①②③
- 4.②③④
