過去問演習 › 1級土木 › 令和5年度 問題B
共通工学・施工管理法設計図の読み方必須問題

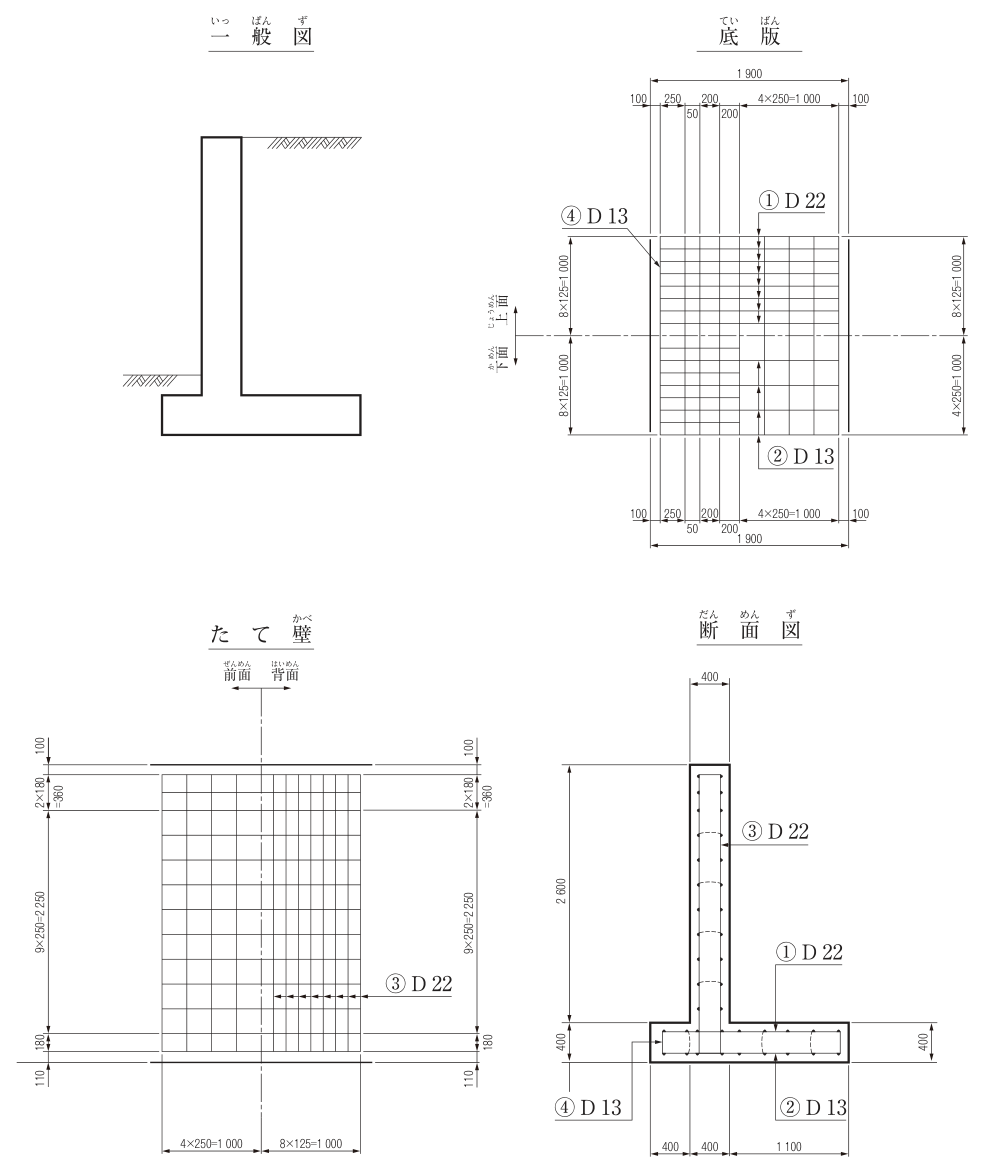

下図は，擁壁の配筋図を示したものである。かかと部の引張鉄筋に該当する鉄筋番号は，次のうちどれか。
正答：1
解説はこれから分野ごとに書き足します。
出典：全国建設研修センター 令和5年度 問題B：問題PDF正答肢（研修センターのサイトから削除済みのため、公開当時の保存版：Internet Archive）
