令和7年度前期 No.50

共通工学・施工管理法設計図の読み方必須問題

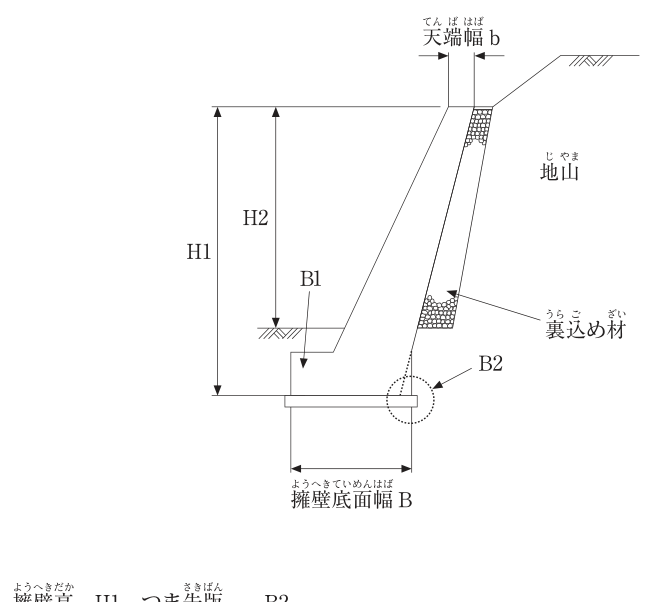

下図は切土法面に設置した標準的なもたれ式擁壁の断面図を示しているが，もたれ式擁壁各部の名称と記号の表記として次のうち，2つとも適当なものはどれか。

問題の図

1.擁壁高H1，つま先版　B2
2.擁壁高H2，底版かかとB1
3.擁壁高H1，底版かかとB2
4.擁壁高H2，つま先版　B1

正答を見る

正答：3

解説はこれから分野ごとに書き足します。

出典：全国建設研修センター令和7年度前期：問題PDF 正答肢（研修センターのサイトから削除済みのため、公開当時の保存版：Internet Archive）
