令和6年度 前期 No.3

土木工学の基礎（土質・構造・水理）構造力学必須問題

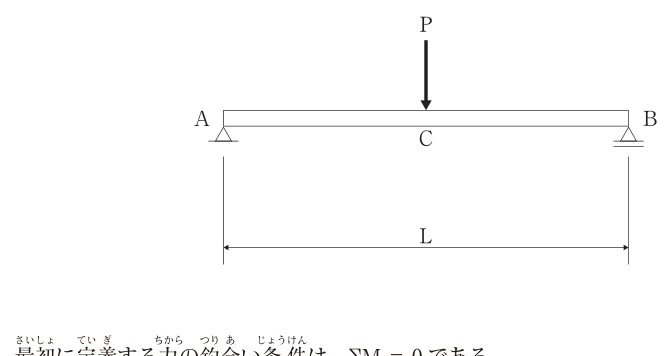

下図の単純梁に集中荷重Ｐが作用した時に生じる曲げモーメントを求める場合，次の記述のうち，適当でないものはどれか。 ただし，梁の自重は考慮しないものとする。

1. 1.最初に定義する力の釣合い条件は，ΣM ＝0 である。
2. 2.両支点の反力は集中荷重Ｐに対し，支間長と各支点までの距離の比率で求める。
3. 3.最大曲げモーメントは，支点反力や集中荷重Ｐを用いて点Ｃから各支点までの距離で求める。
4. 4.この梁の曲げモーメント図は支点AB を底辺とした上側の長方形で表す。
