過去問演習 › 2級土木 › 令和6年度後期

令和6年度後期 No.50

共通工学・施工管理法設計図の読み方必須問題

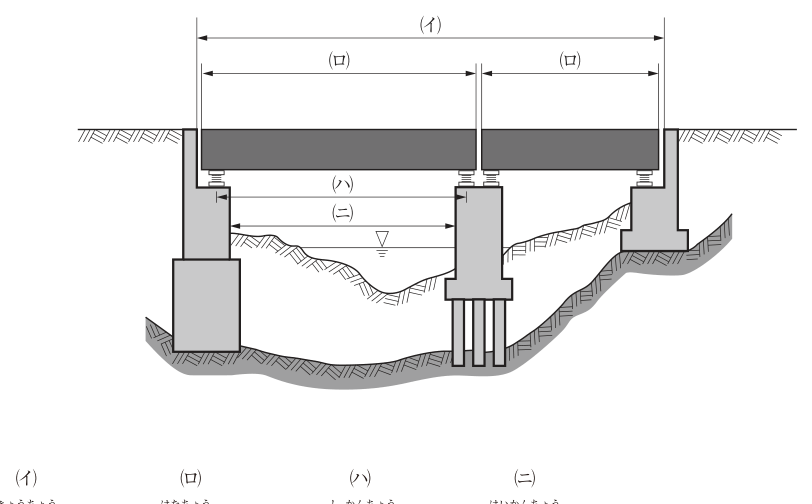

下図は橋の一般的な構造を示したものであるが，イ〜ニの橋の長さを表す名称に関する次の組合せのうち，適当なものはどれか。

問題の図

1.橋長　桁長　支間長　径間長
2.桁長　橋長　支間長　径間長
3.桁長　橋長　径間長　支間長
4.橋長　桁長　径間長　支間長

正答を見る

正答：1

解説はこれから分野ごとに書き足します。

出典：全国建設研修センター令和6年度後期：問題PDF 正答肢（研修センターのサイトから削除済みのため、公開当時の保存版：Internet Archive）
