令和5年度 前期 No.56
施工管理法（基礎的な能力）工程管理必須問題

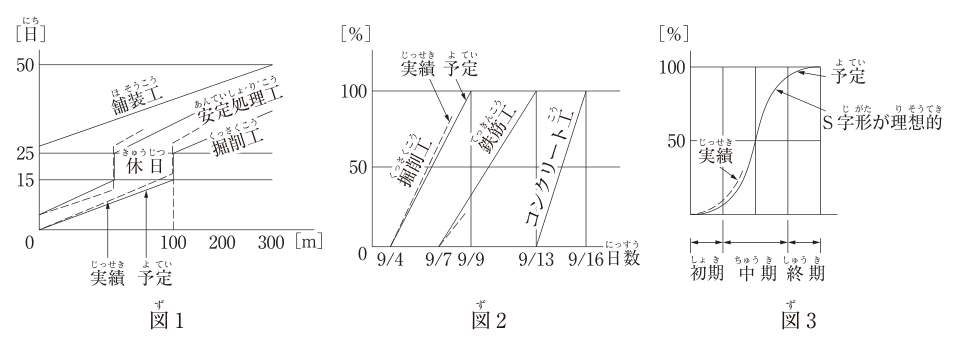

工程管理に用いられる工程表に関する下記の①〜④の4 つの記述のうち，適当なもののみを全てあげている組合せは次のうちどれか。 ①曲線式工程表には，バーチャート，グラフ式工程表，出来高累計曲線とがある。 ②バーチャートは，図1のように縦軸に日数をとり，横軸にその工事に必要な距離を棒線で表す。 ③グラフ式工程表は，図2のように出来高又は工事作業量比率を縦軸にとり，日数を横軸にとって工種ごとの工程を斜線で表す。 ④出来高累計曲線は，図3のように縦軸に出来高比率をとり横軸に工期をとって，工事全体の出来高比率の累計を曲線で表す。
- 1.①②
- 2.②③
- 3.③④
- 4.①④
