令和5年度前期 No.45

共通工学・施工管理法設計図の読み方必須問題

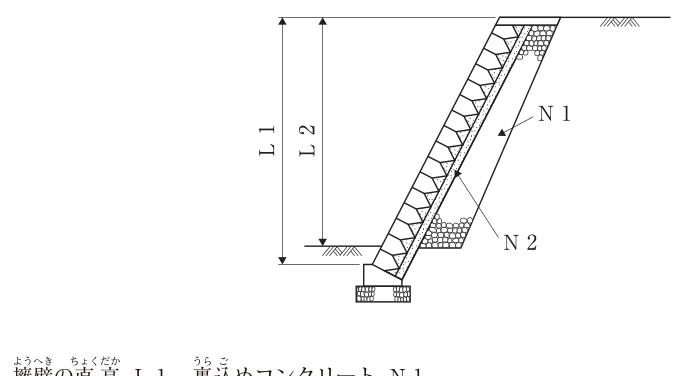

下図は標準的なブロック積擁壁の断面図であるが，ブロック積擁壁各部の名称と記号の表記として2つとも適当なものは，次のうちどれか。

問題の図

1.擁壁の直高Ｌ1，裏込めコンクリートＮ1
2.擁壁の直高Ｌ2，裏込めコンクリートＮ2
3.擁壁の直高Ｌ1，裏込め材Ｎ1
4.擁壁の直高Ｌ2，裏込め材Ｎ2

正答を見る

正答：3

解説はこれから分野ごとに書き足します。

出典：全国建設研修センター令和5年度前期：問題PDF 正答肢（研修センターのサイトから削除済みのため、公開当時の保存版：Internet Archive）
