令和3年度前期 No.45

共通工学・施工管理法設計図の読み方必須問題

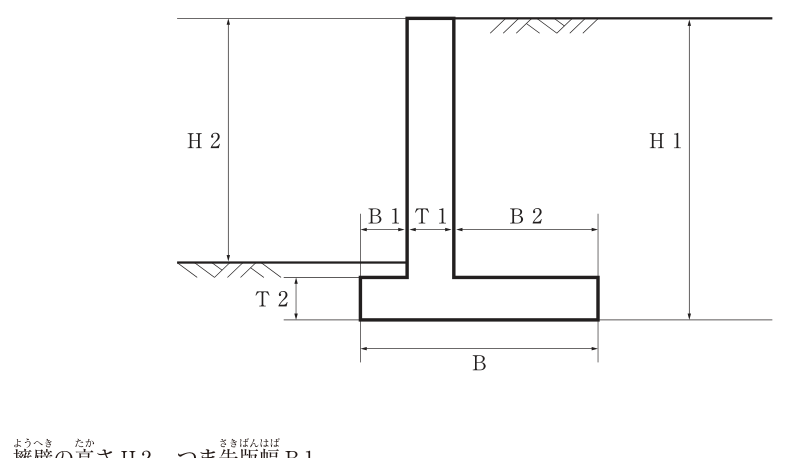

下図は逆T 型擁壁の断面図であるが，逆T 型擁壁各部の名称と寸法記号の表記として2つとも適当なものは，次のうちどれか。

問題の図

1.擁壁の高さH2，つま先版幅B1
2.擁壁の高さH1，たて壁厚T1
3.擁壁の高さH2，底版幅B
4.擁壁の高さH1，かかと版幅B

正答を見る

正答：2

解説はこれから分野ごとに書き足します。

出典：全国建設研修センター令和3年度前期：問題PDF 正答肢（研修センターのサイトから削除済みのため、公開当時の保存版：Internet Archive）

この問題から解く「設計図の読み方」を分野別で解く

この問題に出た言葉（工事苑）

擁壁ようへき
