令和8年度 問題A（午前） No.4

土木工学の基礎（土質・構造・水理）構造力学必須問題

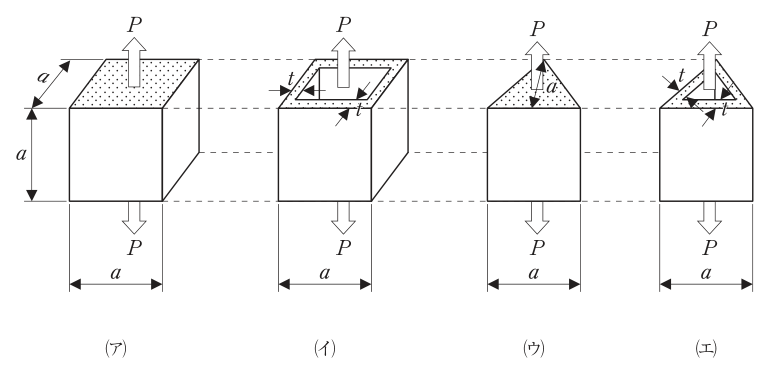

下図の各部材の軸方向に，一対の荷重 P が断面全体に作用している場合，各部材に生じる軸方向応力σの値が，左側から小さい順に並べられているものはどれか。 ただし，部材の寸法は，a ＝ 200 mm，イ及びエの部材の厚さは，t ＝ 10 mm とし，密度は均一なものとする。

1. 1.ア  　 ウ  　 イ  　 エ
2. 2.エ  　 ウ  　 イ  　 ア
3. 3.ア  　 イ  　 ウ  　 エ
4. 4.エ  　 イ  　 ウ  　 ア
